城市供水分区计量   水资源控制器 分区计量终端  RTU遥测终端

河北当曲电子科技有限公司  陈经理 15511633995

城市供水分区计量管理系统广泛应用于城镇供水工艺管线管理过程，起到了控制水量、控制漏损的作用，节约了水资源。从原有的有线数据传输、设备控制，发展到现今的无线数据通信、设备控制以及传感网络、系统物联、闭环式M2M等***的技术产品。在水资源监测领域应用中，我们的这些产品具备国家水利部水岩仪器专项检测，符合国家水利部水资源监测、水文监测数据通信规约的要求。

供水分区计量管理系统的作用

新增漏失，快速预警：最小夜间流量变化；快速发现、定位、修复

存量漏失，科学评估：漏损程度；重点监测区域；

产销差整体控制：最值传递体系；水平衡分析；

区域压力精准管控：压力调控装置；降低北京漏失；

完善信息：完善管网及检测、计量仪器设备属性信息；

供水分区计量管理系统的压力监测:进水口应安装压力监测设备；当进水口平均压力较高时，应进行压力控制；压力控制设备前后均应安装RTU监测设备

如：当0.3MPa＜P＜0.35MPa时，简易压力控制，当P大于0.35MPa安装压力控制设备，我公司无线压力表可以实现NB-LoT窄带物联网通信功能，也可以使用4G、LoRa通信或者一路RS485专线连接主设备，完成更高功能数据采集设备控制。

进水口流量计量装置：

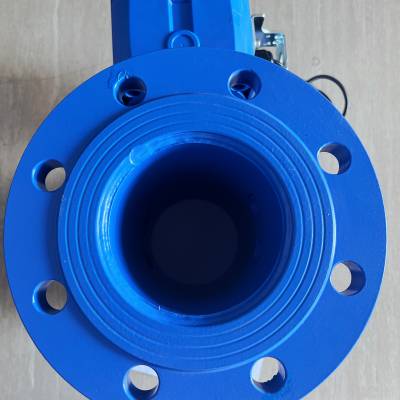

一体化电磁流量计一体化超声波流量计

这两款技术产品，均由我公司研发生产，具有物联设备通信功能，可实现RS485/RS232有线数据通信或无线通信网络数据传输。

测量时间间隔≤5秒，防护等级符合《外壳防护（IP代码）》GB4208中规定的IP68防水防尘要求，具有很强的抗干扰性，低功耗设计，采用锂电池供电，并支持主设备给外供电。

由于两种技术产品的差异性，在选择使用该类水量装置是，应按客户要求，进行技术产品选型，我们简易在原水计量监测过程中，使用一体化电磁流量计。

各项指标均符合国家水利部专项要求，工业级品质，满足各类复杂工况现场作业要求。

压力监测控制装置

在供水分区计量管理过程中，我们要考虑：水力减压阀、固定出口压力、出口压力相对于设定值的波动范围等因素。这里传感设备主要是压力表，我们的压力表与其他压力传感设备不同，他具有低功耗锂电池供电、无线透传功能，4G、LoRa、NB-LoT可选。

蓝迪无线压力表

可组态多个参数，如：压力、温度等；量程可设。并具有传统压力表的所有功能。通过这款我公司无线压力表，可以监测出口压力，可通过主设备进行设备控制或平台控制。

无线遥测装置RTU

数据双穿次数原则上设置为4次/d，电池寿命10年，具有低电量、断电保护、断线预警功能，可自动发报报警信息至平台，时间漂移＜30sec。4G、北斗卫星双模通信。

在这个系统中，我们应用了我公司新研发的BTU功能模块，它继承了RTU的基本功能，在此基础上，实现锂电池供电，并低功耗，可给外压力表等设施进行升压供电。可应用于供水分区管理中，仪表或智能仪表设施的数据采集与控制，预留RS485/232接口、SIM/UIM卡槽，可实现4G、GPRS、NB-LoT通信。低功耗LoRa通信技术，这款产品也同样支持，可有效传输4Kw远，配合发射功率和天线，可有效延长自定义通信网络的传输距离，传输距离在几十公里远，结合中心电台，更可以***自定义。

数据远传装置DTU

DTU用于数据转换发送至远端，可集成于各种智能仪表、设备中，用于数据、设备参数的通信，我公司的内嵌DTU产品，可在不改变原产品外形的基础上，内嵌到仪器仪表中，用于实现物联系数数据无线通信的功能，内嵌FTU，具有多种规格，可实现低功耗，无线远距离通信，支持4G、LoRa、NB-LoT等通信模式。外置DTU尺寸有银行卡大小，预留RS458传输接口，可接外部设备，用于数据通信传输，支持4G、LoRa、NB-LoT通信模式。

广泛应用于水文水资源数据采集过程中，其他领域的数据转换传输，也可应用此款产品。具有工业级品质，适合各种野外工况环境。

供水分区计量管理通信网络集成了无线和有线通信，通信过程中，各种监测采集的水资源或水文数据，均符合国家水利部水文水资源数据通信规约，所用产品，均通过了国家水利部设备的专项检验，是水利水资源管理监测制定用产品。
